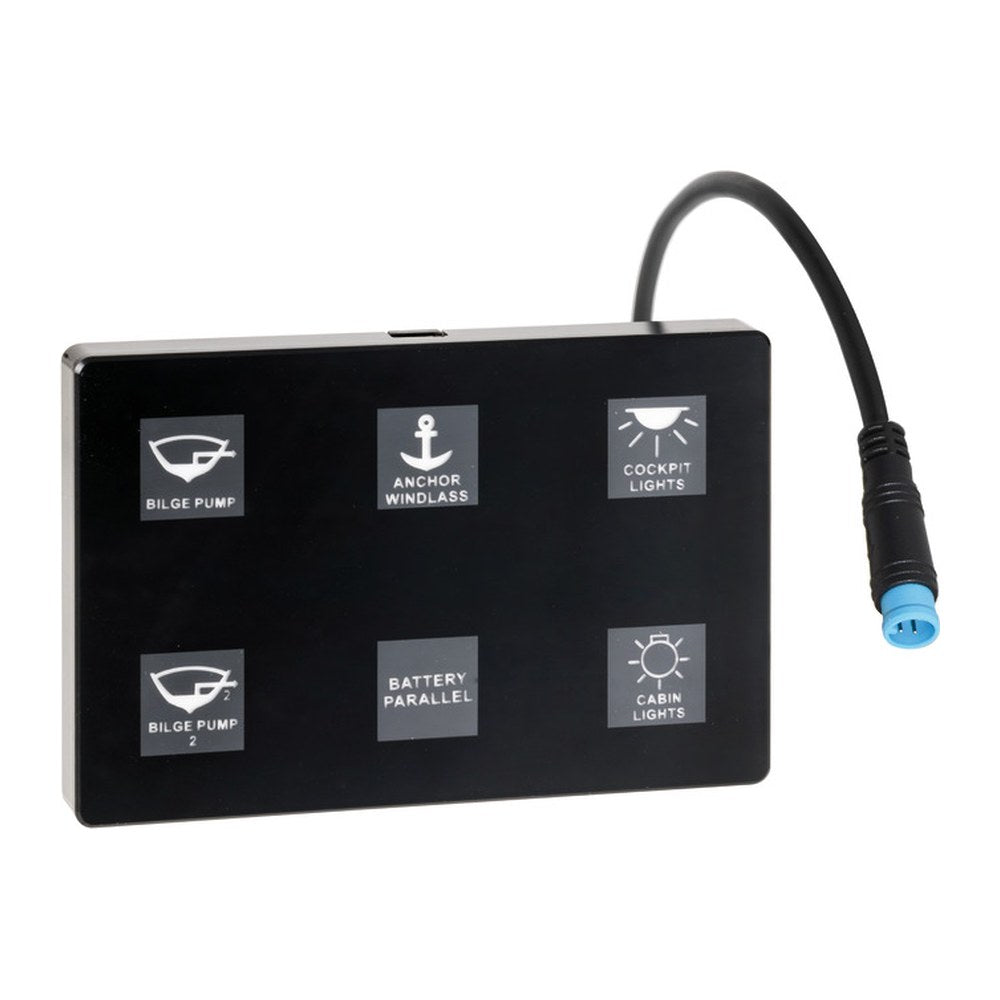

Touch-Bedienfeld 6 Schalter

Modulares Touch-Glaspanel mit hinterleuchteten Symbolen. Wird mit einer Karte mit 48 Aufklebern geliefert, die unter dem Glas angebracht werden und die Funktionen des Panels anzeigen.

Die Oberfläche bleibt glatt und wirkt wie ein bedrucktes Panel.

Jeder Schalter kann in 3 verschiedenen Modi eingestellt werden:

• Traditionell ON-OFF: Tastendruck aktiviert/deaktiviert die entsprechende Funktion.

Z. B.: COCKPITBELEUCHTUNG

• Tastend (ON)-OFF: diese Funktion ist nur aktiv, solange die Taste gedrückt wird.

Bsp. 1: Schalter – HORN

Bsp. 2: Schalter – ANKERWINDE AUF/AB

• WECHSELND ON-OFF: zwei Tasten können so eingestellt werden, dass eine Funktion aktiviert und eine andere deaktiviert wird und umgekehrt.

Z. B.: BILGENPUMPE IM MANUELLEN/AUTOMATISCHEN MODUS

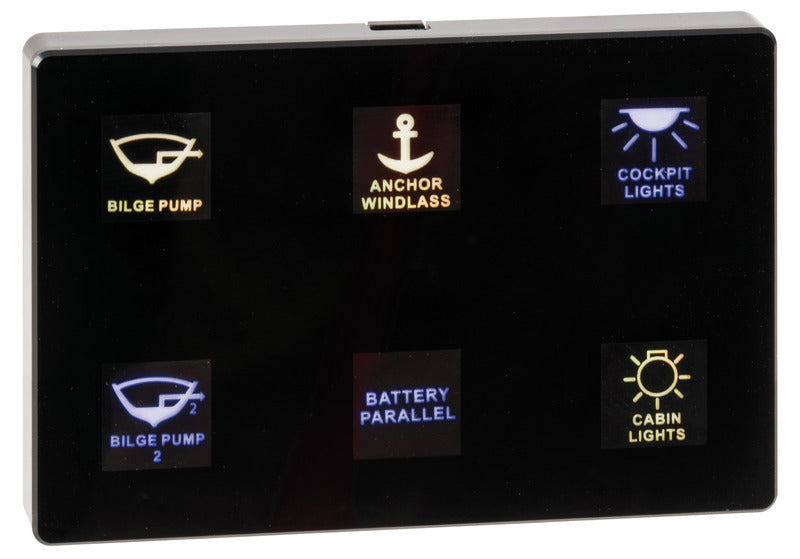

Die Tasten sind im Standardmodus gelb hinterleuchtet, blau bei aktiver Funktion und rot bei Kurzschluss.

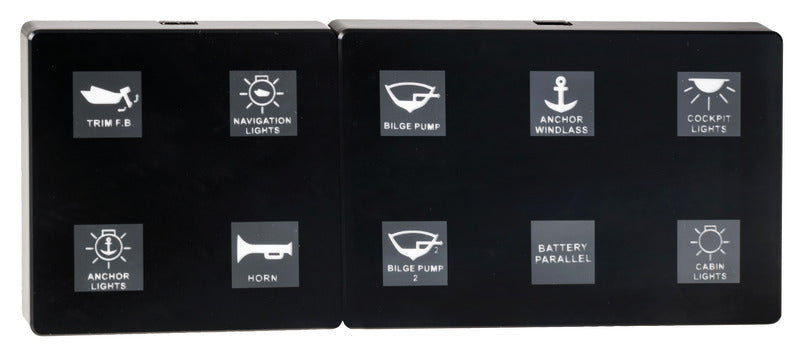

Die Panels sind modular konzipiert: nebeneinander in vertikaler und/oder horizontaler Position angeordnet, wirken sie wie ein einziges Einbaupanel mit 4, 6, 8 (4 + 4), 10 (6+4), 12 (6 + 6) Schaltern usw.

Die Verbindung zwischen Steuergerät und Panel ist mit Schnellstecker vorverkabelt. Kabellänge 1,5 m, mit der Möglichkeit, eine Verlängerung von weiteren 1,5 m hinzuzufügen.

Das MOSFET-Modul ist ein Schutz gegen Überlastungen und Spannungsumkehr. Der CAN-BUS ist mit 4 oder 6 Thermosicherungen ausgestattet, die bei Kurzschluss auslösen (Funktionstaste leuchtet rot).

Die Sicherung kann automatisch zurückgesetzt werden, sobald der Kurzschluss behoben ist, und die Taste leuchtet dann gelb

CE-zertifizierte Panels, Schutzart IP67.
